Sevalni paneli ZIP toploto oddajajo s sevanjem, to pa omogoča zelo enakomerno porazdelitev toplote z zelo stabilnim vertikalnim profilom temperature.

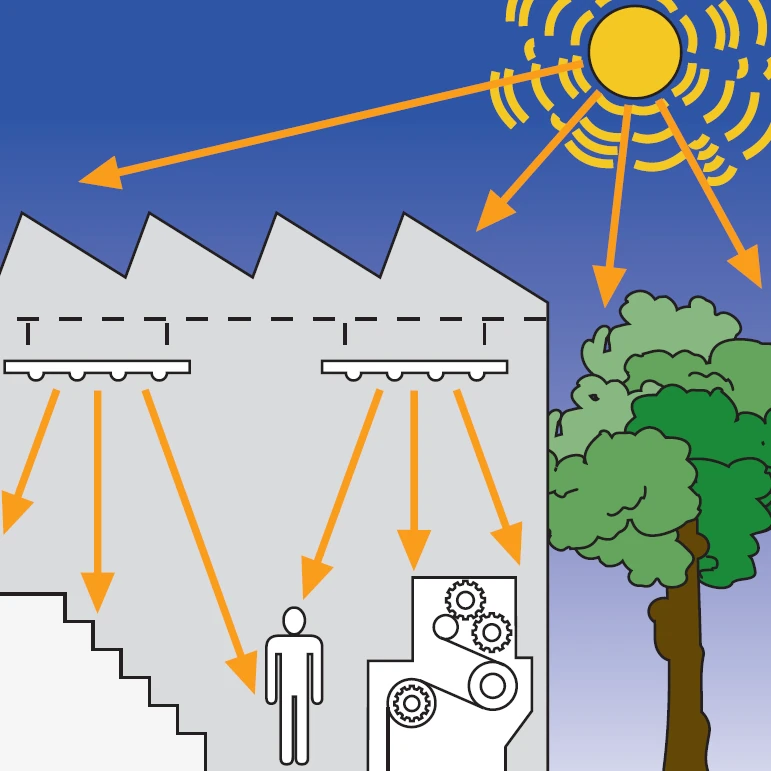

Po vzoru sonca
Zemlja prejema od Sonca toploto in svetlobo. Sončevi žarki dosežejo Zemljo, in oddajo toploto, ko naletijo na površino, na predmet, ali človekovo telo. Med tem procesom prehoda energije se zrak neposredno ne segreje, za dobro počutje človeka pa je merodajna količina toplote, ki jo prejme od grelnega medija.

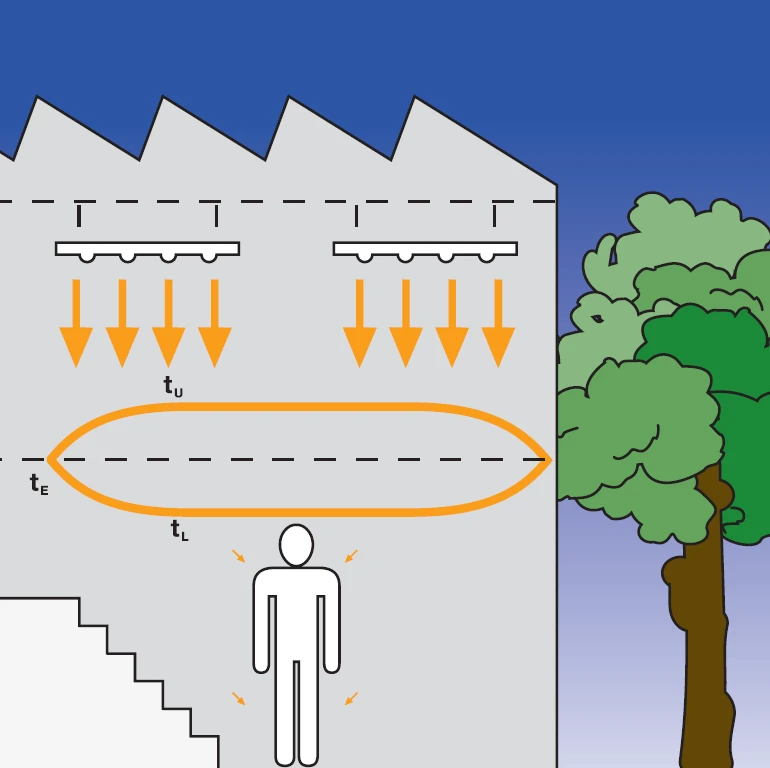

Sevajoče plošče Zehnder ZIP uporabljajo ta naravni pojav: temperatura, ki jo človekovo telo zazna, bo okrog 3° C višja od temperature zraka v okolju. Učinek je kar največje udobje pri nižji temperaturi zraka. Sevajoče plošče Zehnder ZIP torej zmanjšujejo stroške za ogrevanje. Drugače kot drugi tradicionalni sistemi za ogrevanje zahtevajo komaj kaj vzdrževanja. Življenjska doba je skorajda neomejena. Sevajoče plošče Zehnder ZIP proizvajajo zdravo toploto, ker ne povzročajo kroženja zraka, ki bi mu sledile alergije in prehladi.
Mogoča je namestitev v prostorih z višino od 3 do 30 metrov, kot so proizvodne hale, skladišča in prodajalne, delavnice, športne dvorane, parkirne hiše, ladjedelnice, ipd. Zehnder je vodilni proizvajalec sevajočih plošč v Evropi z večdesetletnimi izkušnjami.
Sevala Zehnder ZIP so v celoti galvanizirana in tako primerna za ogrevanje kot tudi hlajenje / kondenzacija-varno klimatiziranje.

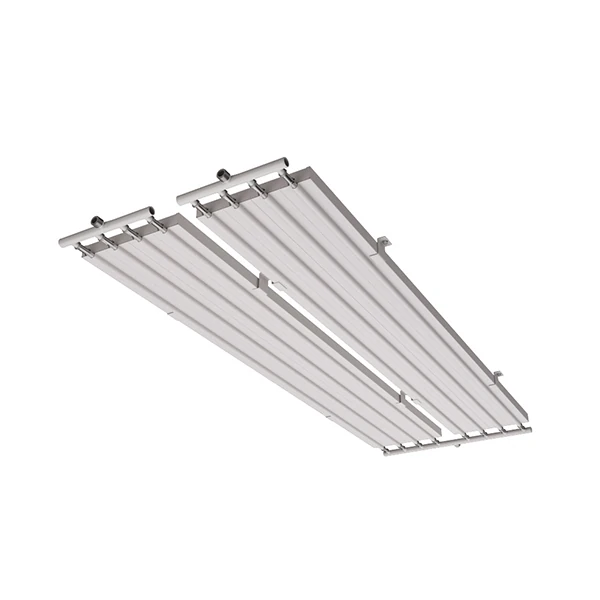

ZEHNDER ZIP toplovodno sevalo
Stropno toplovodno sevalo za ogrevanje srednje velikih in velikih prostorov za višine od 3 do 30 m.
Med ogrevanjem pozimi je z zvišanjem povprečne sevalne temperature površine v prostoru mogoče prispevati k visokemu udobju bivanja v tem prostoru pri ne preveč visoki temperaturi zraka, to pa pomeni manj izgub skozi površine ovoja prostora. Proizvodnjo toplote je torej mogoče dimenzionirati na mnogo manjšo moč kot pri sistemih, ki za prenos toplote uporabljajo zrak. Enako lahko pri uporabi sevalnih panelov Zehnder človekovo telo poleti s sevanjem odda do 50% lastne toplotne energije. In spet: v primerjavi s tradicionalnimi sistemi je mogoče doseči nižjo povprečno sevalno temperaturo in prispevati k visoki stopnji udobja z majhno pripadajočo porabo. Statična tehnologija hlajenja ni pogojena s premikanjem zraka, kar je nedvomna prednost za udobje bivanja, prihranek energije, zdravje in higienske pogoje v prostoru.
V prostoru povsem izginejo težave, povezane s prekomernim kroženjem zraka, kot so zračni tokovi z občutno drugačno temperaturo od okolice, dviganje prahu, spor, plesni, bakterij in vsega, kar je v prostoru, hrupnost ventilatorjev…
Na naslednjem diagramu je prikazan profil temperature zraka in občutene temperature na višini 1,25m v hali s sevalnimi ploščami pod stropom. Srednja risba pa kaže profil temperature zraka in občuteno temperaturo na višini 1,25m v hali z ogrevanjem z vročim zrakom.
Razliko obeh profilov povzročata različna toplotna gradienta pri sitemu ogrevanja z zrakom v primerjavi s statičnim sistemom s sevalnimi ploščami:
v primeru ogrevanja z zrakom dosegamo gradiente do 1,4 K/m;
v primeru ogrevanja s sevalnimi ploščami so temperaturni gradienti med 0,1 in 0,4 K/m;
Na desni risbi sta oba diagrama primerjana, površina med njima pa je razlika toplotne energije med stropnimi sevalnimi paneli in toplozračnim ogrevanjem pri enaki občuteni temperaturi (notranji temperaturi), in predstavlja možen prihranek.
Med prednostmi za počutja v okoljih, ogrevanih s sevalnimi stropnimi ploščami Zehnder je treba izpostaviti naslednje:
Ogrevanje s sevanjem toplote zagotavlja visoko udobje toplotnega počutja tudi s sistemi z nizko temperaturo;
Tla se segrejejo na temperaturo, ki je zelo blizu temperaturi stropa, zato tudi tla aktivno prispevajo k ogrevanju prostora;
Ni prisilnega (umetno ustvarjenega) gibanja zraka, zato tudi ni neželenega prenašanja prahu v prostoru;
Temperatura je homogena v vsej prostornini prostora;
Konstantna regulacija temperature vode v sistemu skrbi za vedno optimalno temperaturo grelnih površin, zato ni zaznavnih sprememb temperature v prostoru.
V tabelah je prikazana primerjava porabe pri ogrevanju z zrakom s sevalnim ogrevanjem, ki kaže prihranek v prid slednjemu:
Primerjava porabe energije med ogrevanjem z zrakom in tistim s sevalnimi ploščami
Zrak
Sevalne plošče
E.M.
Prostornina hale
28.000
m3
Izkoristek pri proizvodnji toplote
80
98
%
Razslojenost
da
ne
Nominalna inštalirana moč
1.050
392
kW
Specifična inštalirana moč
30
14
W/m3
Dopusten ΔT
K
Električna moč ventilatorjev
5,4
Električna moč razslojevalnikov
2,3
Skupna električna moč
7,7
Pretok ogrevalnega zraka
82.000
m3/h
Pretok zraka razslojevalnikov
70.000
Skupni pretok zraka
152.000
Razmerje Pretok zraka/Prostornina stavbe
Poraba energije pozimi
Število ur ogrevanje v režimu “udobje”
12
ur/dan
Število ur ogrevanja v režimu “varčno”
0
Povprečna poraba energije v režimu “udobje”
280
133
kWh
Povprečna poraba energije v režimu “varčno”
70
33
Povprečna dnevna poraba energije
4.200
1.960
kWh/dan
Ekvivalentna poraba plina
420
200
m3/dan
Cena plina/m3
0,50
€/m3
Število dni obratovanja pozimi
180
dni/leto
Število ur ogrevanja v režimu “udobje”
1.548
ur/leto
Število ur ogrevanja v režimu ”varčno”
2.160
Letna poraba energije v režimu “udobje”
482.000
206.000
kWh/leto
Letna poraba energije v režimu ”varčno”
71.000
Skupna letna porabe energije
277.000
Ekvivalentna letna poraba plina
48.200
27.700
m3/leto
